Sensor de Temperatura en Camiones: Instalación Paso a Paso

El monitoreo de temperatura es crítico para la logística de cadena de frío. Este tutorial te guía a través de la instalación y configuración de sensores de temperatura con tu dispositivo Rinho. Si usas sensores cableados, el resumen de lo que permite el bus 1-Wire (temperatura e identificación de conductores) está en la página de iButton y 1-Wire.

Video Tutorial

Mira nuestro video tutorial sobre el sensor de temperatura 1-Wire:

¿Por Qué Monitorear Temperatura?

El monitoreo de temperatura es esencial para:

• Transporte farmacéutico: Vacunas, medicamentos
• Logística de alimentos: Productos frescos, congelados
• Transporte químico: Materiales sensibles a temperatura
• Cumplimiento: Requisitos regulatorios

Opciones de Sensores

Sensores de Temperatura BLE

Sensores inalámbricos, como los sensores BLE de Rinho, que se conectan vía Bluetooth:

• Ventajas: Instalación fácil, sin cableado
• Rango: Hasta 10 metros del dispositivo
• Vida de batería: 1-2 años típico
• Precisión: ±0.3°C típico

Sensores de Temperatura Cableados (1-Wire)

Sondas digitales que se conectan al puerto 1-Wire del dispositivo (el mismo bus que usan las llaves iButton). La Spider IoT tiene un puerto 1-Wire y la Smart IoT tiene dos (A y B):

• Modelos compatibles: DS18B20, DS18S20 y DS1822, incluido el DS18B20-PAR (alimentación parásita, sin pin de VDD)
• Cantidad: hasta 8 sensores en el mismo cable, en las posiciones DT00 a DT07
• Identificación: cada sensor tiene una ROM única de fábrica (por ejemplo 281F266A0A0000E4)
• Ventajas: Confiable, sin batería necesaria
• Instalación: Requiere cableado
• Tiempo de respuesta: Actualizaciones más rápidas
• Mejor para: Instalaciones permanentes

¿1-Wire o BLE? Cómo elegir

Criterio	Cableado (1-Wire)	Inalámbrico (BLE)
Instalación	Requiere cablear hasta la zona de carga	Minutos, sin cables
Mantenimiento	Sin batería	Cambio de batería cada 1-2 años
Ideal para	Furgones fijos, instalación permanente y, con sensores numerados, semirremolques intercambiables	Semirremolques intercambiables, pallets
Costo	Menor por sensor	Mayor, pero ahorra mano de obra

Guía de Instalación

Instalación de Sensor BLE

Paso 1: Preparar el Sensor

1. Retirar sensor del empaque
2. Activar el sensor (si se requiere)
3. Anotar el ID/dirección MAC del sensor

Paso 2: Posicionar el Sensor

Colocar el sensor donde la temperatura sea representativa:

• Alejado del flujo de aire directo de la unidad de enfriamiento
• Sin tocar paredes o piso
• Protegido de daño físico
• Accesible para reemplazo de batería

Paso 3: Configurar en Dispositivo

1. Habilitar escaneo BLE en tu dispositivo Rinho
2. Agregar la dirección MAC del sensor a la configuración
3. Establecer intervalo de escaneo (recomendado: 30-60 segundos)
4. Configurar parámetros de transmisión

Paso 4: Configuración en Plataforma

1. Crear un sensor de temperatura en tu plataforma
2. Mapear los datos del sensor al parámetro correcto
3. Configurar alertas para umbrales de temperatura
4. Configurar reportes

Instalación de Sensor Cableado

Paso 1: Planificar la Instalación

• Identificar ruta del cable
• Planificar ubicación del sensor
• Asegurar que la longitud del cable sea suficiente

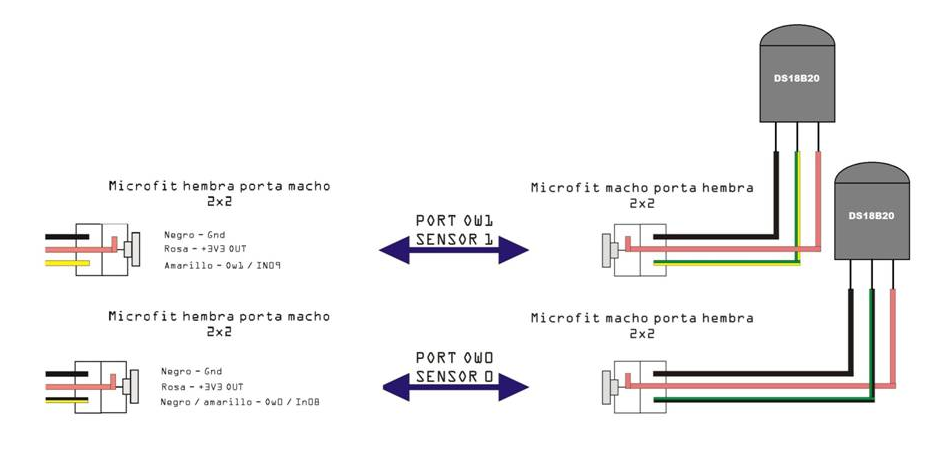

Paso 2: Conectar el Sensor

1. Conectar el sensor al puerto 1-Wire de tu dispositivo Rinho (en la Smart IoT, puerto A o B)
2. Asegurar ruta del cable
3. Proteger conexiones de la humedad

Paso 3: Configurar el Dispositivo

1. Encender el 1-Wire en modo temperatura: >SCXOW1,0<
2. Con un solo sensor, no hace falta configurar nada más: aparece solo en DT00 (en la Smart IoT, lo que conectes en el puerto B va a DT01)
3. Con varios sensores, asignar cada uno a su posición: manualmente con >SDTxx1,<ROM>< o, con sensores numerados, en un paso con >SDT AUTO< (ver la sección siguiente)
4. Verificar las lecturas con >QDT<
5. Configurar intervalo de transmisión

Varios sensores en el mismo cable (firmware 1.09.28)

Con el firmware 1.09.28 ahora puedes conectar hasta 8 sensores en el mismo cable, incluidos los DS18B20-PAR. El equipo los mide de a uno y los alimenta durante la medición; con 4 sensores, el ciclo completo tarda unos 4 segundos. En la Spider IoT, además, la llave iButton del conductor puede compartir ese mismo cable con los sensores.

También puedes trabajar con sensores numerados: cada sensor lleva grabado un número del 1 al 8 que define su posición (el 1 va a DT00, el 2 a DT01… el 8 a DT07). Lo numeras desde el mismo equipo, sin programador externo:

>SDT PAINT0<          numera el único sensor conectado para DT00
>SDT PAINT1,<ROM><    numera un sensor puntual para DT01
>QDT AUTO<            lista los sensores del cable (ROM, número, DT asignado) sin cambiar nada
>SDT AUTO<            asigna cada sensor numerado a su DT
>SDT AUTO RESET<      libera los 8 DT de una vez

Una práctica recomendada es marcar cada sensor con un color para saber cuál es cuál en la instalación. Y si trabajas con semirremolques o cajas refrigeradas que se cambian, el modo automático >SCXOW1,2< busca los sensores numerados cada 30 segundos (y al arrancar) y pone cada uno en su posición al enganchar.

Configuración en Plataforma

Configuración de Alertas

Configurar alertas para:

Tipo de Alerta	Umbral de Ejemplo
Temperatura alta	> 8°C para refrigerado
Temperatura baja	< -20°C para congelado
Falla de sensor	Sin lectura por 10 minutos
Cambio rápido	> 5°C en 15 minutos

Reportes

Configurar reportes regulares:

• Gráficos de historial de temperatura
• Mín/máx/promedio por viaje
• Tiempo fuera del rango aceptable
• Documentación de cumplimiento

Mejores Prácticas

Ubicación del Sensor

• Usar múltiples sensores para áreas de carga grandes
• Colocar a diferentes alturas (el aire caliente sube)
• Considerar proximidad a puertas

Calibración

• Calibrar sensores periódicamente
• Usar termómetros de referencia para verificación
• Documentar fechas de calibración

Mantenimiento

• Reemplazar baterías de sensores BLE antes de agotarse
• Verificar conexiones de sensores cableados
• Limpiar sensores si están contaminados

Solución de Problemas

Problema	Solución
Sin lecturas	Verificar que el sensor esté activo y en rango
Lecturas inexactas	Recalibrar sensor
Datos intermitentes	Verificar interferencia de señal BLE
Sensor 1-Wire con lectura vieja	Revisar la antigüedad que informa >QDT<: lo normal es 00 a 06 segundos; un valor alto indica que no hay lecturas buenas recientes
Valores incorrectos	Verificar configuración de plataforma

Conclusión

El monitoreo de temperatura con dispositivos Rinho es sencillo una vez configurado correctamente. Sigue esta guía para un monitoreo confiable de cadena de frío, y conoce más sobre la solución completa en control de temperatura para flotas y sobre todo lo que permite el bus iButton y 1-Wire.

¿Necesitas asistencia? Contáctanos para soporte.

---
